镜反射传感器依靠细激光束和反射镜工作。一类激光的准直激光束用于在整个作用距离内测量 1 mm 以上尺寸的物体，例如在检查零件的装配、进给或存在时。IO-Link 接口可用于设定镜反射传感器（PNP/NPN、常闭触点/常开触点、操作距离）以及输出切换状态和信号值。

特点概览

状态监测

高开关频率

IO-Link 1.1

识别 1 mm 以上的最小零件

光学数据

作用范围 12,000 mm

基准反射器/反射膜 RE6151BM

最小的可识别部件 参见表 2

切换滞后 < 15 %

光线类型 激光准直（红）

波长 680 nm

偏振镜 是

使用寿命(Tu = +25 °C) 100,000 h

激光等级(EN 60825-1) 1

最大允许的外来光线 10,000 Lux

光斑直径 参见表 1

双透镜系统 是

电气数据

供电电压 10 ... 30 V DC

带 IO-Link 的电源电压 18 ... 30 V DC

电流消耗(Ub = 24 V) < 15 mA

切换频率 2,000 Hz

切换频率 (Speed-Mode) 4,000 Hz

响应时间 0.25 ms

切换频率 (Speed-Mode) 0.125 ms

温度偏差 < 10 %

温度范围 -40 ... 60 °C

切换输出端压降 < 2 V

切换输出端开关电流 100 mA

切换输出端剩余电流 < 50 µA

抗短路 是

反极性保护 是

防过载 是

可锁定 是

接口 IO-Link V1.1

防护等级 III

FDA登录编号 1710976-001

机械数据

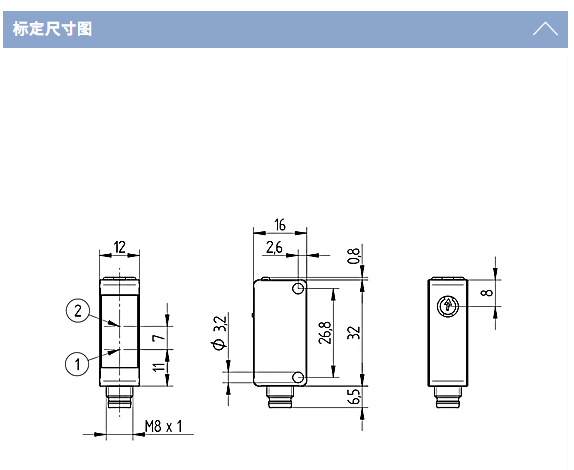

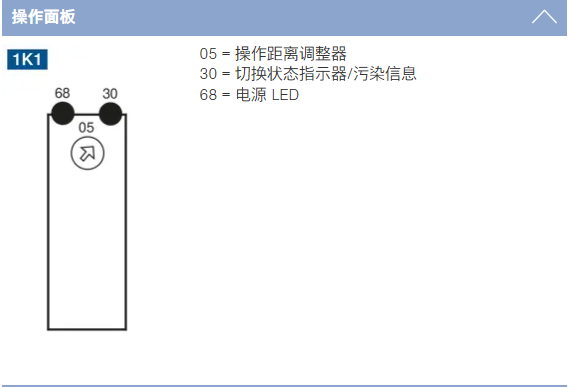

设置方式 电位计

外壳材料 ABS / PC 塑料

防护等级 IP67

IP68

连接方式 M8 × 1；4针

透镜盖 塑料，PMMA

重量 6 g

安全技术数据

MTTFd (EN ISO 13849-1) 2,617.62 a

输出功能

IO-Link 是

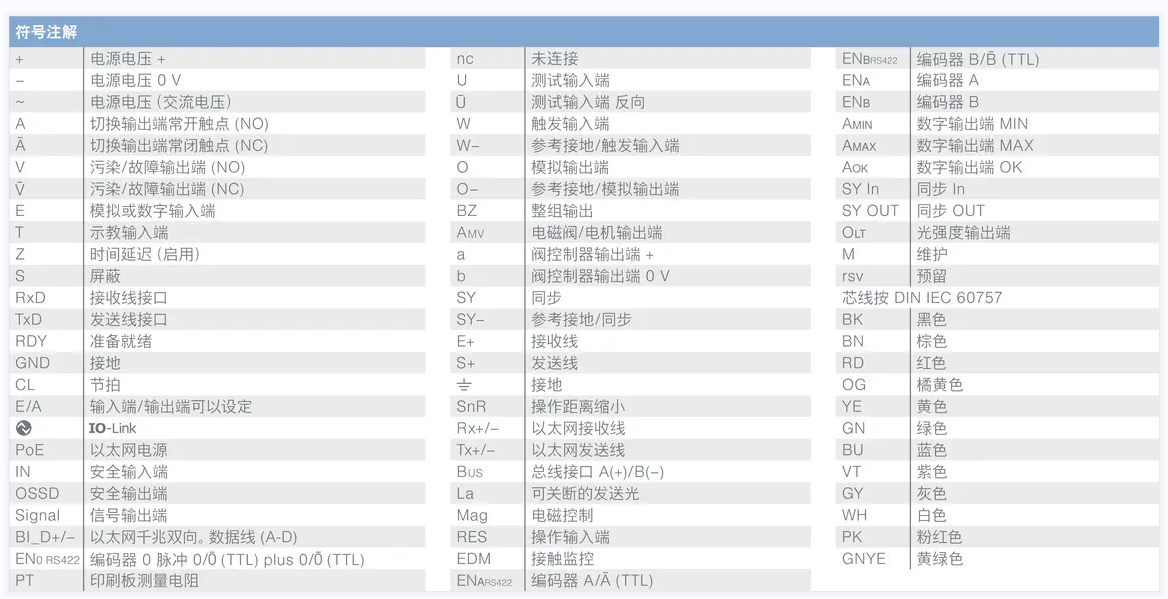

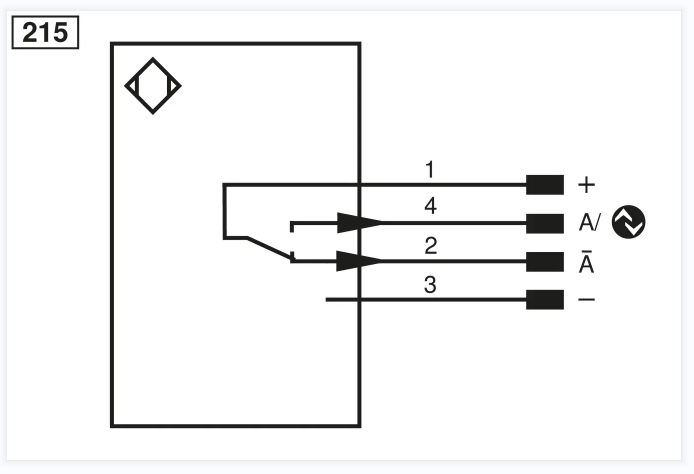

PNP常闭触点，常开触点(antivalent) 是

可调参数

输出端 推挽输出端

NPN

PNP

电路 常闭触点

常开触点

未激活

错误输出端

常闭触点+常开触点

其他参数 释放时间延时

吸合时间延时

运行模式

滞后

发射光

开关量点

表1

工作距离 0,1 m 5 m 12 m

光斑直径 4 mm 11 mm 22 mm

表 2

测距传感器/反射镜 2 m 4 m 12 m

最小的可识别部件 1,5 mm 1 mm 2,5 mm

反射器数据

RQ100BA 0.1 ... 16 m

RE18040BA 0.1 ... 12 m

RQ84BA 0.1 ... 16 m

RR84BA 0.1 ... 16 m

RE9538BA 0.1 ... 4.5 m

RE6151BM 0.1 ... 12 m

RR50_A 0.1 ... 16 m

RE6040BA 0.1 ... 15 m

RE8222BA 0.1 ... 10 m

RR34_M 0.1 ... 2.5 m

RE3220BM 0.1 ... 7 m

RE6210BM 0.1 ... 4.5 m

RR25_M 0.1 ... 7 m

RR25KP 0.1 ... 2.5 m

RR21_M 0.1 ... 4 m

Z90R004 0.15 ... 5 m

Z90R005 0.15 ... 5.9 m

ZRAE02B01 0.1 ... 7 m

ZRME01B01 0.1 ... 3 m

ZRME03B01 0.1 ... 4.5 m

ZRMR02K01 0.1 ... 3 m

ZRMS02_01 0.1 ... 4 m

RF505 0.1 ... 2 m

RF508 0.1 ... 2 m

RF258 0.1 ... 2 m

ZRDF03K01 0.1 ... 4 m

ZRDF10K01 0.1 ... 4 m

Z1KC001 0.07 ... 3.9 m

Z90R012 0.05 ... 5.8 m

Z90R013 0.03 ... 10.9 m

Z90R014 0.05 ... 8.5 m

Z90R015 0.06 ... 7 m
