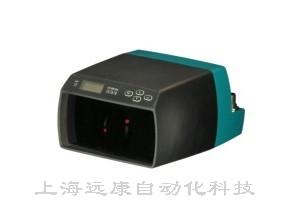

激光测距传感器VDM100-150-IBS
关于VDM100 系列的操作及使用请登陆网站下载详细的产品使用手册
技术参数
一般说明
光源类型激光
认证CE, cULus
激光等级工作状态：等级1 ( 符合EN 60825-1) ；校准状态：等级2
测量方式脉冲测距技术(PRT)
移动速率15 m/s
有效工作范围0.3 ... 150 m
参考目标物反射膜 500 mm x 500 mm
光源类型红外光, 905 nm
使用寿命> 100000 h
光斑< 35 cm (150 m 处)
发散角≤ 2 mrad
环境光极限> 100000 Lux
分辨率0.1 mm, 可调
温漂0.03 mm/K
安全评估参数
MTTFd 74 a
持续运行时间(TM) 20 a
诊断覆盖率(DC) 0 %
指示灯/ 操作键
状态显示4 LEDs,，详见操作手册
操作键4 操作键进行参数设定
参数显示LCD 屏用于测量值显示和参数设定
电气特性
工作电压UB 18 ... 30 V DC
保护等级III (50 V)
空载电流I0 250 mA (18 V) ... 150 mA (30 V)
上电延时tv ≤ 10 ms
通讯接口
通讯接口INTERBUS
传输速率500 kBit/s
输入/ 输出
输入/ 输出类型2 路PNP, 输入输出可定义，短路保护, 反极性保护
输入
开关极限low: Ue < 6 V; high: Ue > 16 V
输出
开关极限low: Ua < 1 V; high: Ua > Ub - 1 V
开关电流每路200 ms
性能特性
测量值输出1 ms
采样周期3 ms, 6 ms, 12 ms, 25 ms, 50 ms 可调
测量偏差最大2 mm ( 两个VDM100 之间)
绝对精度± 2.5 mm (> 3 m); ± 3.5 mm (0.3 m to 3 m)
重复精度< 0.5 mm
符合标准
标准IEC / EN 61326-1
环境温度
工作温度-10 ... 50 º C (263 ... 323 K)
储藏温度-20 ... 70 º C (253 ... 343 K)
相关湿度95 %, 无结露
机械特性
防护等级IP65
连接电源：M12, 4 针连接头(A-Code)
Bus IN：M12, 5 针连接头(B-coded)
Bus OUT/ 终端电阻：M12, 5 孔连接头(B-coded)
维护：M12, 8 针连接头（保留）
材料
外壳ABS/PC
光学透镜PMMA
重量700 g
